Linearachsen

Die 7. Achse für Cobots und Industrie­roboter.

Standardisierte Linearachsen in drei Varianten — für Maschinenbeladung, Palettierung, Schweißen und Pick & Place. Komplett vormontiert, CE-konform, ROS 2-ready.

Kontakt anfragen Alle Varianten
2 m/s
Verfahrgeschwindigkeit
2 m/s²
Beschleunigung
3 Var.
LinX120 · LinX230 · LinX600
CE + ROS 2
Zertifiziert & systemintegriert

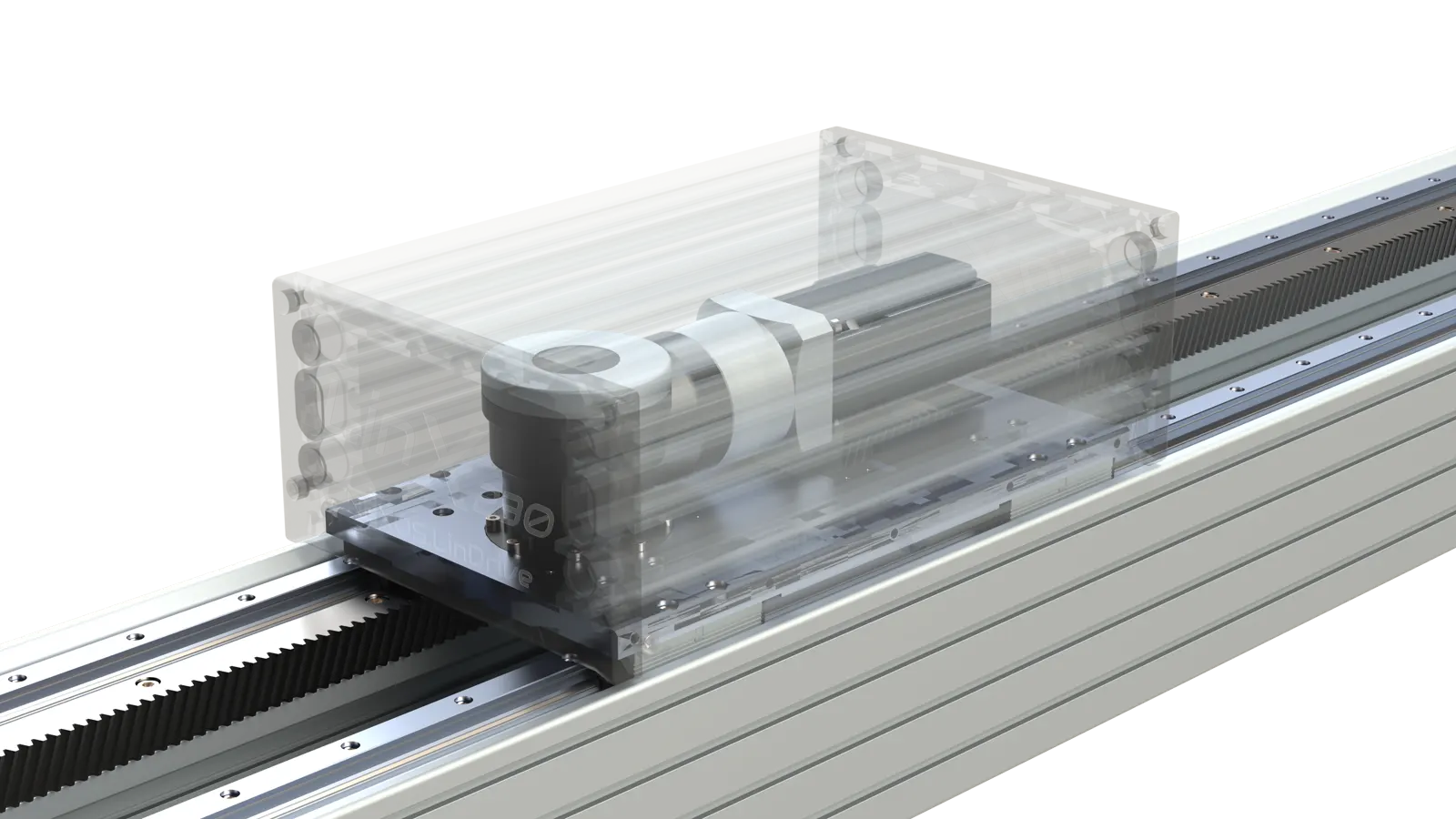

LinX230 Schnittansicht — Antrieb und Lagerung
Technologie

Komplett integriert. Sofort einsatzbereit.

NEXOS.LinDrive liefert alles aus einer Hand: Profil, Antrieb, Motor, Steuerung, Verdrahtung und CE-Dokumentation — fertig montiert und getestet, direkt einsatzbereit beim Kunden.

Fünf Antriebsoptionen — Zahnstange, Zahnriemen, Kugelgewindetrieb, Linearmotor und Powerloop — decken jede Anforderung von dynamischem Pick & Place bis zu hochpräzisem Schweißen ab.

Dank T-Nut-Kanälen lassen sich Montagewinkel, Roboter-Adapterplatten, Sensorhalter und externer Kabelschlepp ohne Bohren oder Schweißen befestigen — und jederzeit nachrüsten.

5 Antriebsoptionen
Zahnstange, Zahnriemen, Kugelgewindetrieb, Linearmotor oder Powerloop — frei wählbar
SPS-Steuerung integriert
Siemens SIMATIC, Beckhoff TwinCAT, Bosch Rexroth ctrlX — sofort in Bestandsumgebungen einbindbar
ROS 2 & SRCI-Interface
Direkte Robotersteuerintegration über Siemens SRCI — ohne zusätzliche Middleware
Predictive Maintenance
Optionaler Fernzugriff und vorausschauende Wartung — minimale Ausfallzeiten im Betrieb
Kompakt-Achse

NEXOS.LinX120

Die kompakte Lösung für leichte Cobots und enge Einbauverhältnisse. Profil 120 × 60 mm — ideal für JAKA, Dobot und UR3-Klasse.

Profil 120 × 60 mm
Nutzlast bis 12 kg
Geschwindigkeit bis 2 m/s
Verfahrweg bis 4 m (modular)
Antrieb Zahnstange / Riemen
Kompakte Bauform
120-mm-Profil für platzkritische Anlagen — auch Deckenmontage möglich
Für Cobot-Klasse
Optimiert für JAKA Zu 3/5, Dobot CR5, UR3e — Adapterplatten serienmäßig verfügbar
Modularer Aufbau
Verfahrweg durch Achsmodule stufenlos erweiterbar — kein Neukauf bei Layoutänderung
CE-Konformität
Vollständige CE-Dokumentation und Betriebsanleitung inklusive
Flagship-Achse

NEXOS.LinX230

Die meistverkaufte Variante. Profil 230 × 90 mm — für Standard-Cobots bis 30 kg Nutzlast und Verfahrwege bis 12 m.

Profil 230 × 90 mm
Nutzlast bis 30 kg
Geschwindigkeit bis 2 m/s
Beschleunigung bis 2 m/s²
Verfahrweg 1 m – 12 m
Antrieb Zahnstange · Riemen · KGT

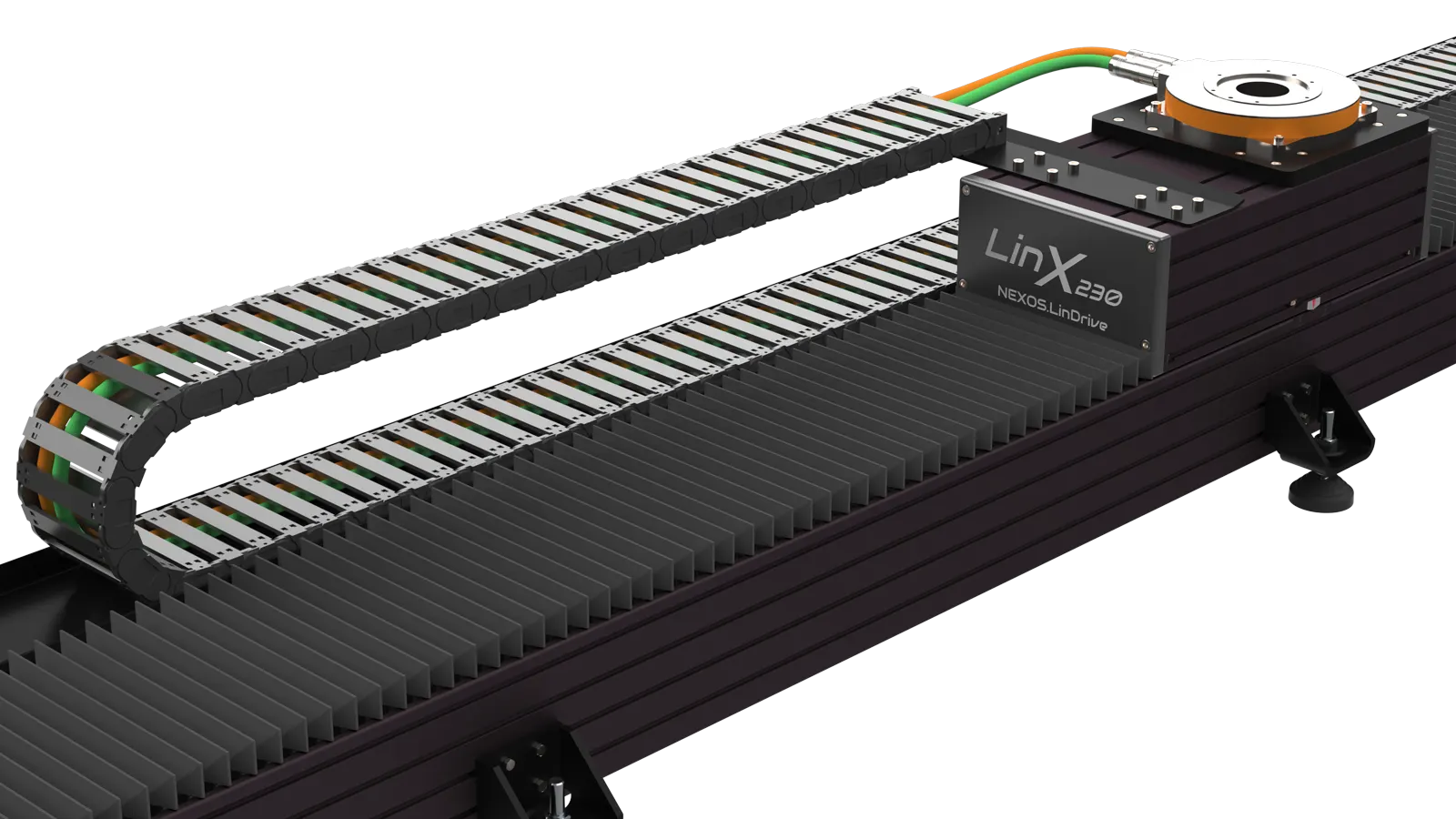

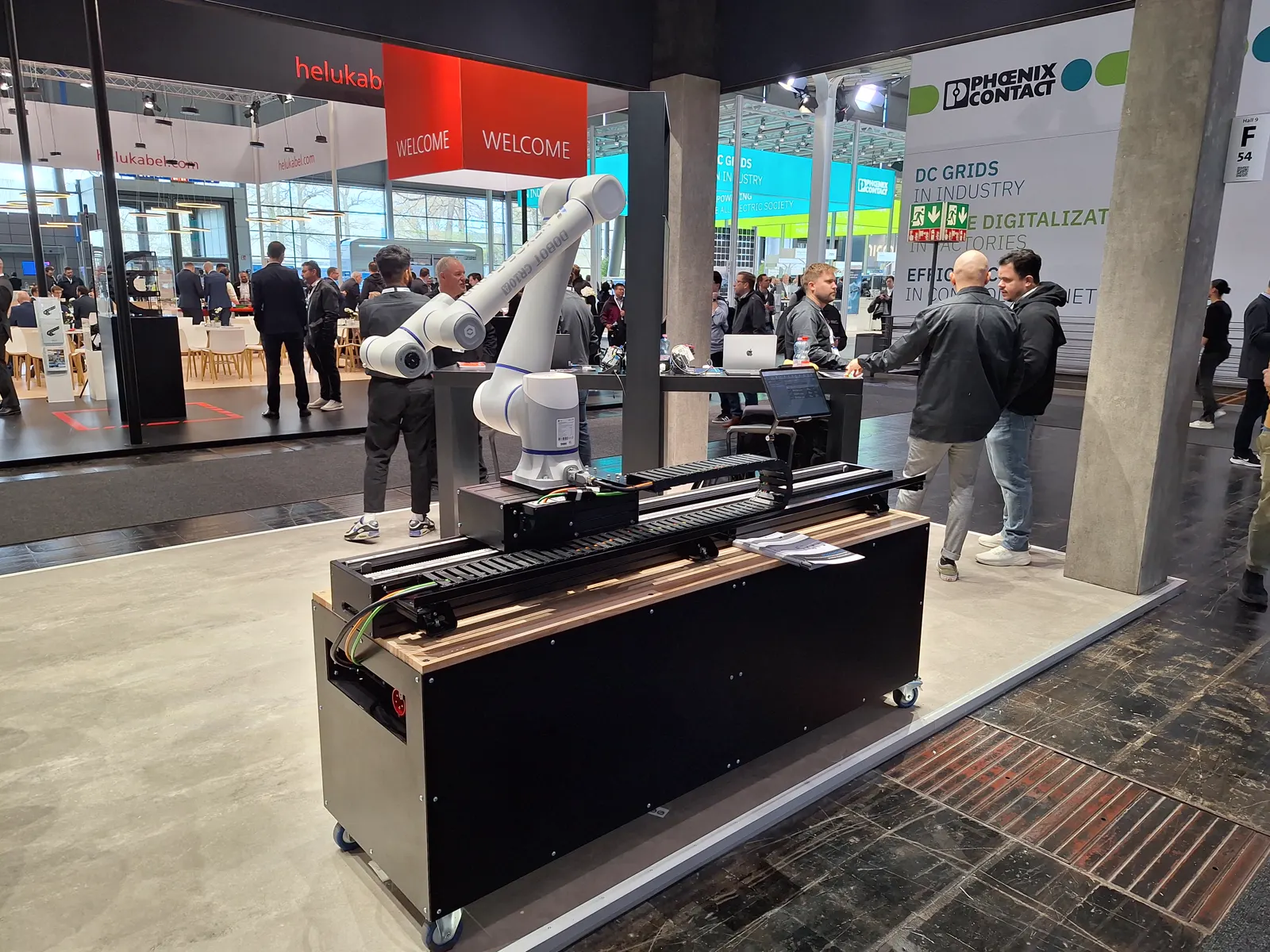

LinX230 mit Drehteller-Aufsatz — Seitenansicht NEXOS.LinDrive LinX230 mit Cobot auf der Hannover Messe 2025
Universal-Cobot-Adapter
Adapterplatten für UR, JAKA, ABB CRB, Dobot, Aubo — wechselbar ohne Umbau
Integrierter Kabelschlepp
Energie- und Signalleitungen geführt — keine externen Schleppketten erforderlich
Optionaler Linearmaßstab
Für höchste Wiederholgenauigkeit in Schweiß- und Klebanwendungen
Mehrere Schlitten
Zwei unabhängige Schlitten auf einer Achse möglich — für taktzeitoptimierte Anwendungen
Siemens SRCI-Interface
Direkte Integration in die Robotersteuerung — keine separate Achssteuerung notwendig
Industrie-Lineareinheit

NEXOS.LinX600

Für schwere Industrieroboter und lange Verfahrwege. Stahlkonstruktion mit hochpräziser Zahnstange — für KUKA, ABB, Fanuc und Yaskawa.

Konstruktion Stahl, geschweißt
Nutzlast bis 600 kg
Verfahrweg bis 30 m
Antrieb Zahnstange (Präzision)
Montage Boden / erhöht
NEXOS.LinX600 — Industrieroboter auf Lineareinheit
Für schwere Roboter
Ausgelegt für KUKA KR 120–500, ABB IRB 6700, Fanuc M-900 — Nutzlast bis 600 kg
Lange Verfahrwege
Bis 30 m Verfahrweg — für Fertigungslinien, Schweißstraßen und Großteil-Handling
Präzisions-Zahnstange
Hochpräzise geschliffene Zahnstange — für wiederholgenaue Positionierung in Schweißanwendungen
Flexible Montage
Boden- und Podestmontage — anpassbar an bestehende Hallenlayouts ohne bauliche Maßnahmen
Anwendungen

Einsatzgebiete von NEXOS.LinDrive

Von der CNC-Beschickung bis zur vollautomatisierten Schweißstraße — LinDrive-Achsen sind in allen wesentlichen Automatisierungsanwendungen erprobt.

Maschinenbeladung

CNC-Beschickung und Entnahme — der Cobot fährt die Achse ab und bedient mehrere Maschinen in einer Linie.

Palettierung

Erweiterter Greifraum für großformatige Paletten — durch den verlängerten Verfahrweg kein Umsortieren erforderlich.

Pick & Place

Hochdynamisches Umladen zwischen Bändern, Pufferstationen und Maschinenräumen — bis 2 m/s.

Schweißen

Präzise Bahnfahrten über lange Nahtlängen — optionaler Linearmaßstab für reproduzierbare Nahtqualität.

Portalsysteme

Basis für NEXOS.Motion Gantry-Anlagen — LinDrive-Achsen kombiniert als X-, Y- und Z-Konfiguration.

Kleben & Dispensing

Gleichmäßige Vorschubgeschwindigkeit für reproduzierbare Klebenaht- und Dispensing-Qualität.

Integration

Kompatibel mit Ihrer Steuerungsumgebung

NEXOS.LinDrive integriert sich nahtlos in alle gängigen Steuerungsplattformen — ohne proprietäre Sonderlösungen.

SPS-Steuerung

Industriestandard-SPS

Vollständig kompatibel mit den führenden Steuerungsplattformen im industriellen Umfeld — direkt einbindbar in bestehende Anlagensteuerungen.

Siemens SIMATIC Beckhoff TwinCAT ctrlX Automation
Roboter-Interface

ROS 2 & SRCI

Vollständige ROS 2-Schnittstelle für roboterunterstützte Umgebungen. Siemens SRCI ermöglicht die direkte Integration als 7. Achse in die Robotersteuerung — kein separates Gateway erforderlich.

ROS 2 Siemens SRCI UR+ kompatibel
Digitalisierung

Predictive Maintenance

Optionaler Fernzugriff und Condition Monitoring — Verschleiß erkennen bevor er zum Stillstand führt. Integrierbar in NEXOS.Digital und bestehende IoT-Plattformen.

OPC UA NEXOS.Digital Fernzugriff
Systemintegration

LinDrive als Teil einer vollständigen Anlage

Kombiniert mit NEXOS.Cube-Roboterzellen und NEXOS.Protec-Profil entsteht eine vollständig integrierte Automatisierungslösung aus einer Hand.

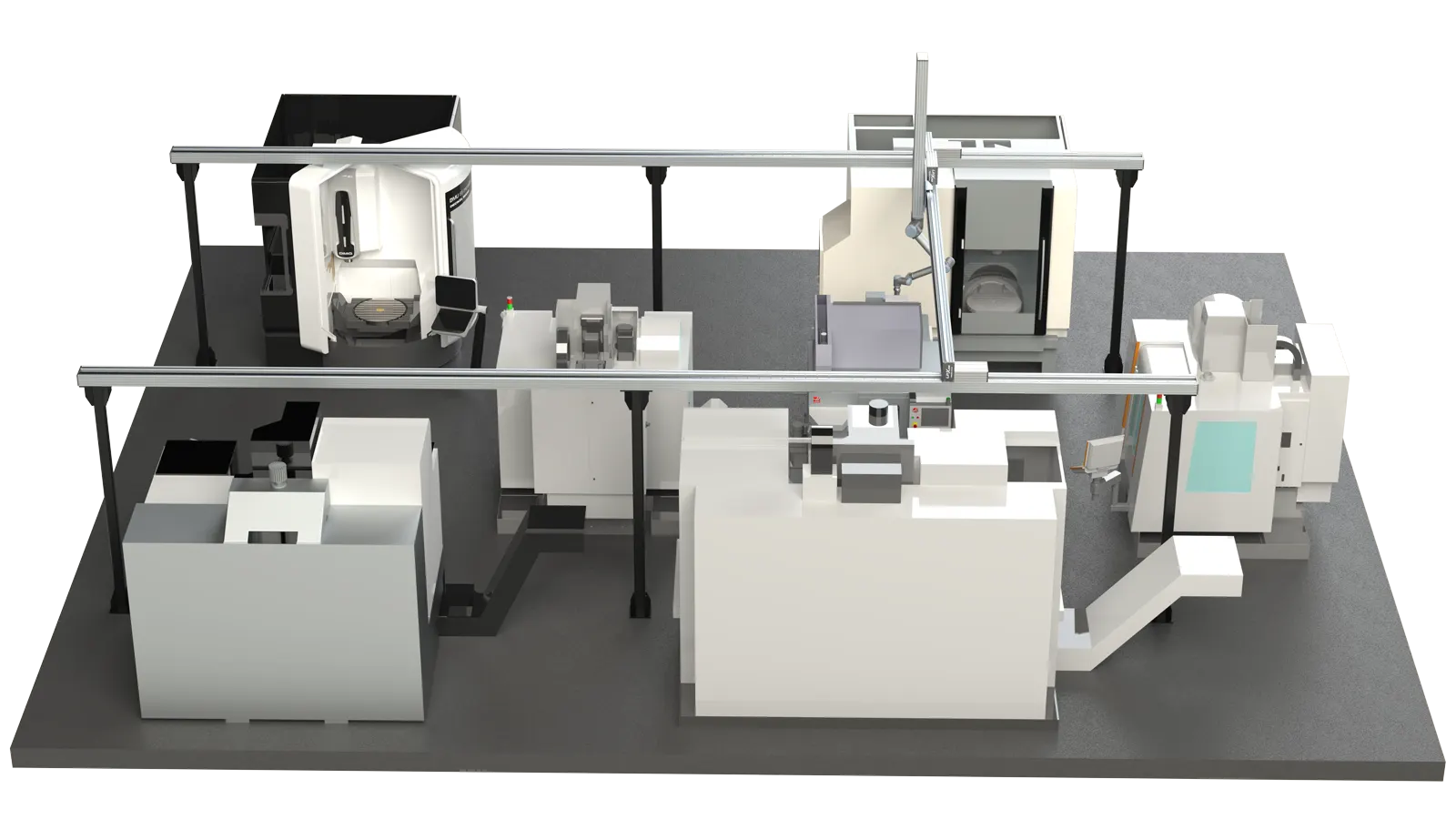

NEXOS.LinDrive als Portal-Maschinenbeladungssystem — Gesamtanlage

LinDrive für Ihre Anlage?

Unsere Experten beraten Sie kostenlos — welche Variante und welcher Verfahrweg für Ihre Anforderung passt.

Beratung anfragen

Oder direkt: info@nexos.group
